Arco (de círculo)
Un arco de círculo queda completamente definido con tres puntos: sus dos extremos y un punto sobre el arco. De manera que para utilizar la herramienta arco de DGPad hay que comunicarle tres parámetros: los tres puntos que definen el arco, en ese orden.

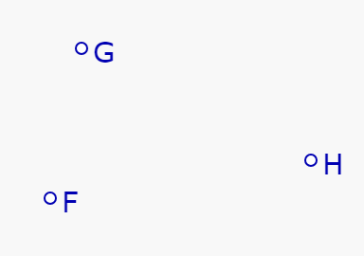

En nuestro ejemplo, tenemos tres puntos F, G, H y queremos construir el arco FGH.
Para comenzar, hay que tocar el punto F (o el punto H) para abrir el menú contextual de Punto.

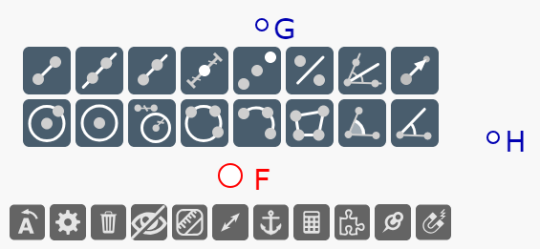

Ahora hay que tocar (sin soltar) la herramienta arco

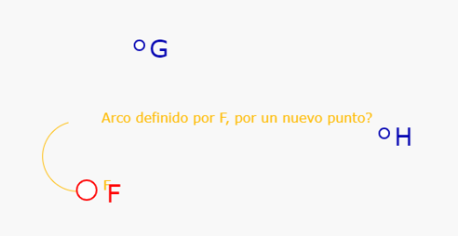

Aparece el mensaje 'Arco definido por F, por un nuevo punto', que nos comunica que DGPad está esperando un segundo punto que podría crearse en este momento. Arrastre el dedo (cursor) (sin soltar) para seleccionar el punto G.

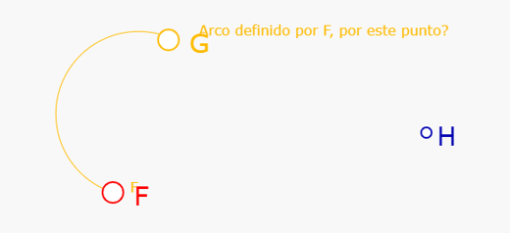

El mensaje cambia a 'Arco definido por F, por este punto?' Para seleccionar el punto G hay que soltar (levantar el dedo de la pantalla o soltar el botón del mouse).

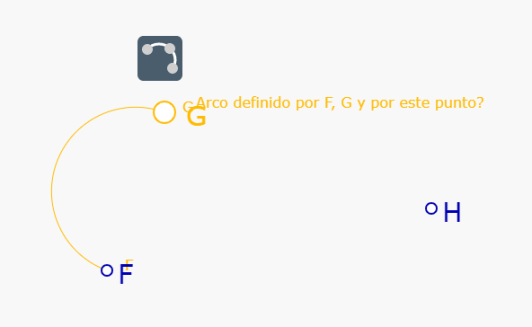

Aparece nuevamente el icono de la herramienta Arco y cambia el mensaje a: 'Arco definido por F, G y este punto?'. Ahora hay que tocar (sin soltar) nuevamente la herramienta.

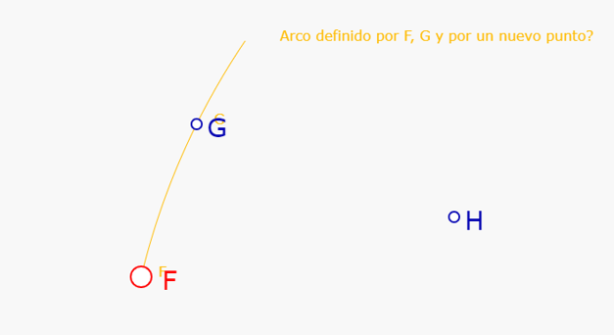

El mensaje cambia a 'Arco definido por F, G y por un nuevo punto?'. Sin soltar, arrastrar el dedo (cursor) hasta el punto H.

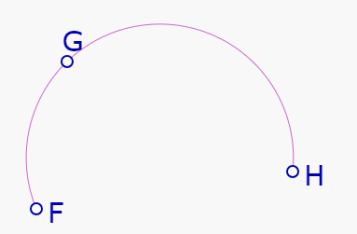

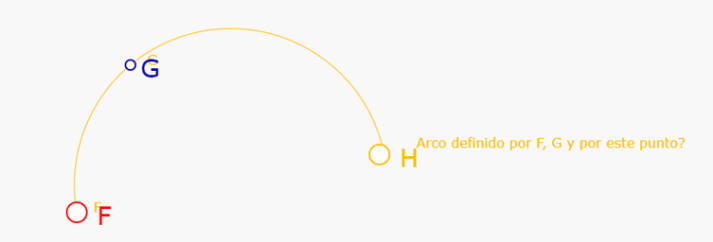

El mensaje cambia a 'Arco definido por F, G y este punto?' Para seleccionar el punto H hay que soltar. DGPad dibuja el arco FGH.
En la siguiente figura podrá practicar la construcción de arcos
